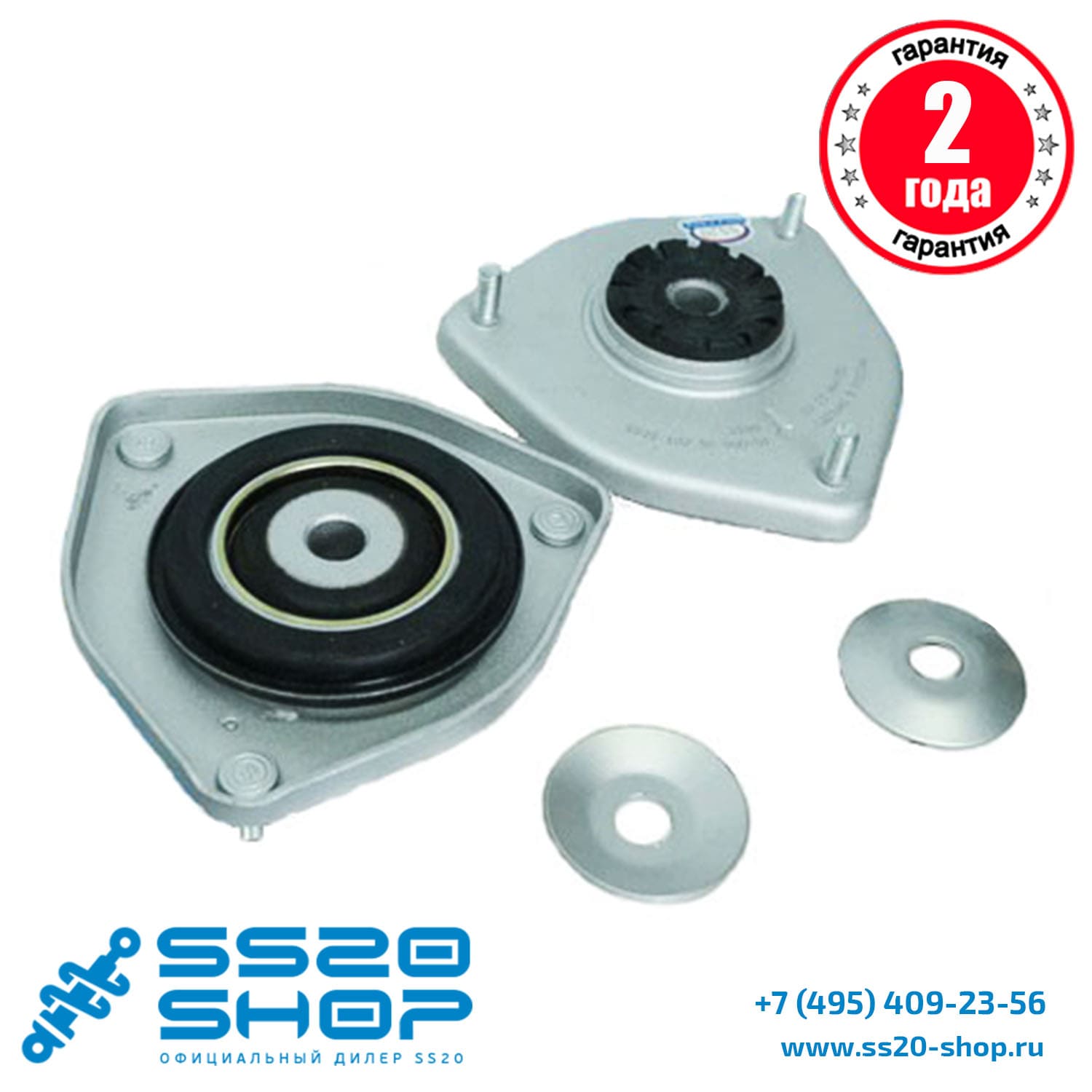

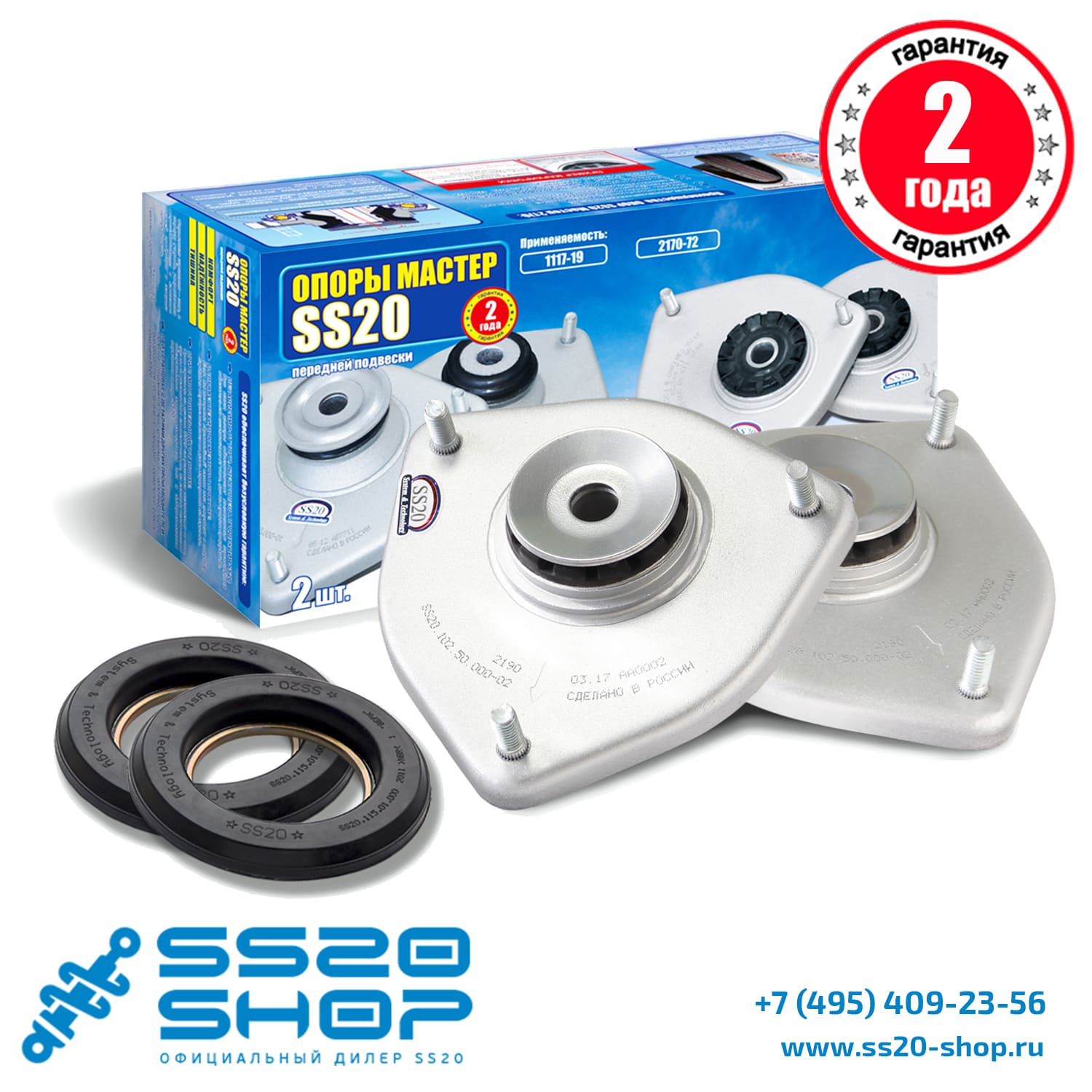

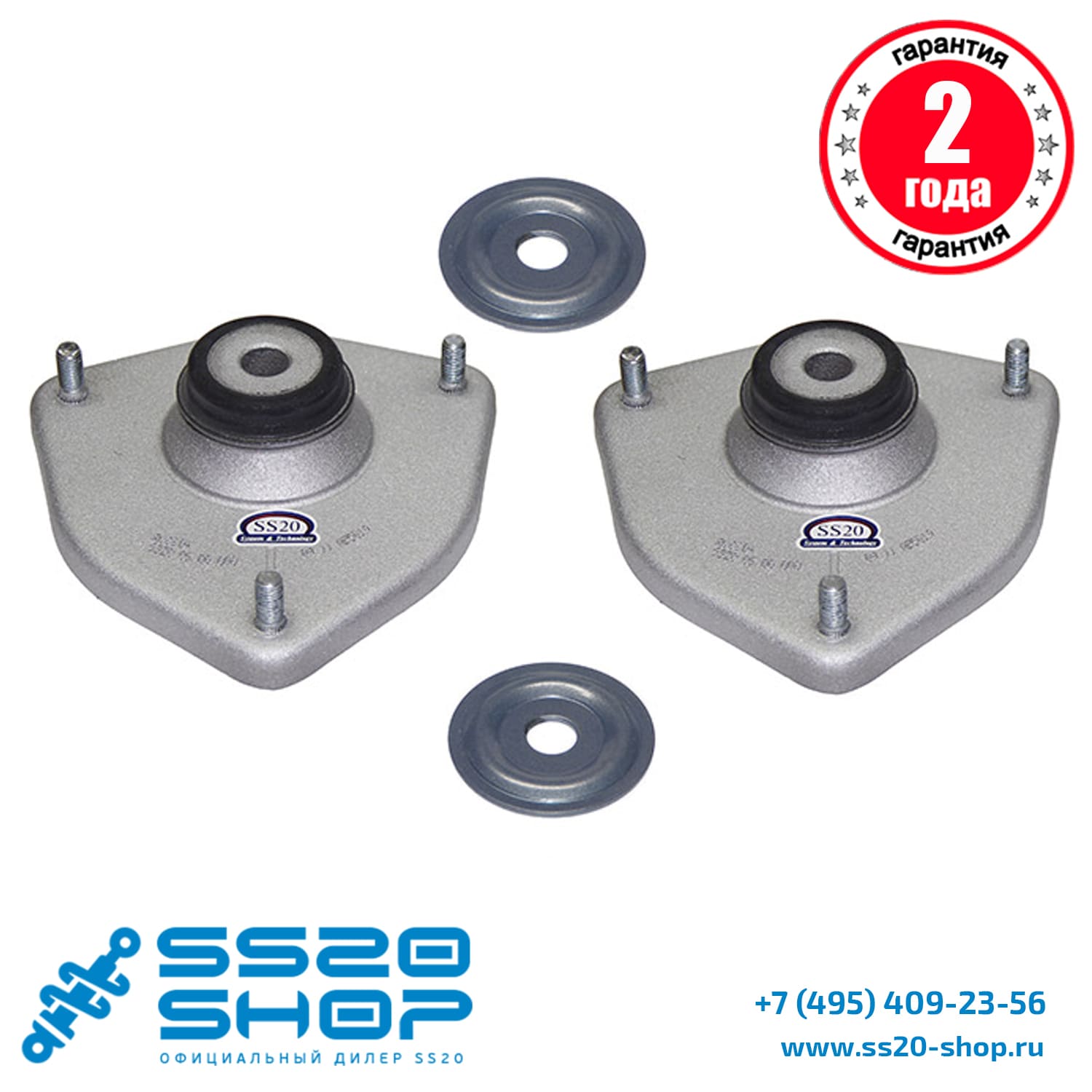

Опора стойки передней SS20 Мастер для Datsun on DO mi DO с ЭУР

В силовой схеме опоры стойки Мастер для Datsun on DO mi DO, как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов.

Динамические нагрузки от штока амортизаторной стойки и отбойника воспринимает демпфер опоры, а вес автомобиля воспринимается через пружинную чашку упорным подшипником. Подобное разделение нагрузки позволяет достичь высокой надежности демпфера и подшипника.

Площадь контакта корпуса опоры SS20 Мастер с кузовом больше, чем плоскость контакта штатной опоры, тем самым уменьшаются удельные нагрузки на стакан кузова, что защищает его от выдавливания (деформации плоскости прилегания), которое более вероятно при эксплуатации с опорами штатной конструкции.

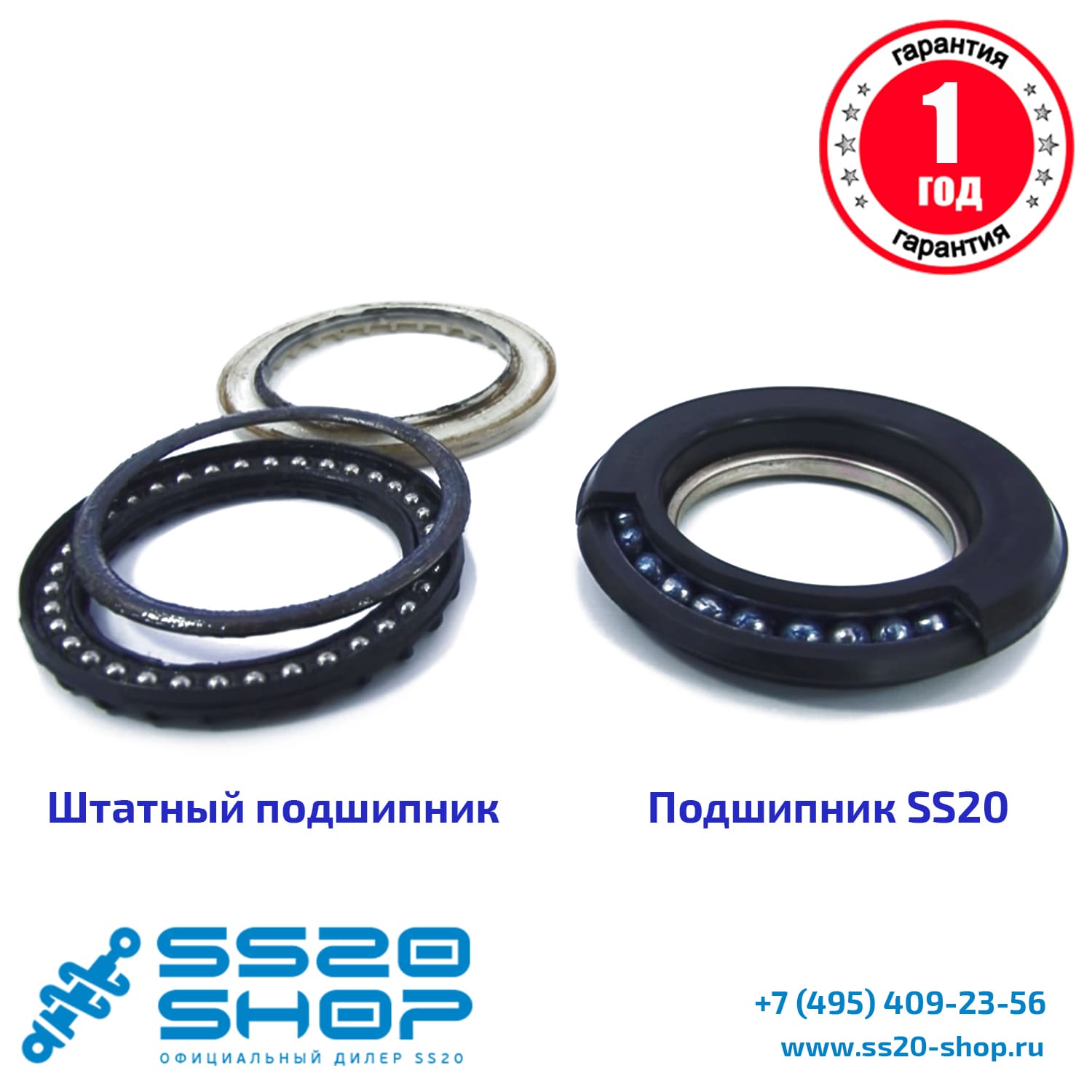

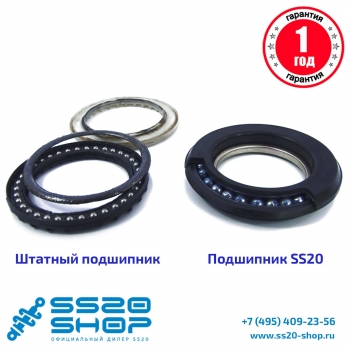

Опора Мастер для автомобиля Datsun on DO mi Do комплектуется более надежным обрезиненным упорным подшипником SS20. Обоймы подшипника SS20 снаружи имеют обрезинивание, толщиной до 5 мм, что дополнительно увеличивает виброизоляцию кузова от подвески. Кроме того, подшипник SS20 имеет повышенную грузоподъемность по сравнению со штатным. Конструкция подшипника опоры SS20 предусматривает надежную защиту от попадания грязи, так как имеет резиновую уплотняющую манжету подобную сальнику.

Опора SS20 Мастер для Datsun on DO mi DO с ЭУР имеет модификацию с уголом Кастера 2°45', обеспечивая смещение оси демпфера назад (по ходу движения).

И кроме того, ось демпфера наклонена таким образом, чтобы быть соосной штоку амортизаторной стойки. Подобное решение уменьшает изгибающий момент на штоке, и одновременно уменьшает нагрузки на демпфер.

Работа демпфера

В области А резина работает на сжатие, в области В — на сдвиг, в области С на сжатие и растяжение. Расширение демпфера в зоне А уменьшает относительные нагрузки, что уменьшает вероятность разрывов и отслоения демпфера. Центральная втулка с конической нижней частью обеспечивает Икс-образную форму демпфера, и таким образом демпфер блокирован от вырывания при критических ударах и обеспечивает надежность в работе резинового элемента. Надежность демпфера также обеспечивается благодаря специально разработанной рецептуре резиновой смеси, оптимизированной по результатам серии испытаний.

Профиль верхней ограничительной чашки входящей в комплект опоры и форма верхней части демпфера с оребрением рассчитаны на совместную работу и способствуют более плавному включению демпфера в работу при ходе отбоя. Это обеспечивает уменьшение вибраций и толчков передающихся на кузов при перемещении колеса вниз, при попадании в ямы и более мягкое восприятие неровностей на дорогах.

Обратите внимание! Опора SS20 Мастер для Datsun on DO mi DO комплектуется оригинальной верхней ограничительной чашкой SS20, а нижняя ограничительная чашка не устанавливается.
