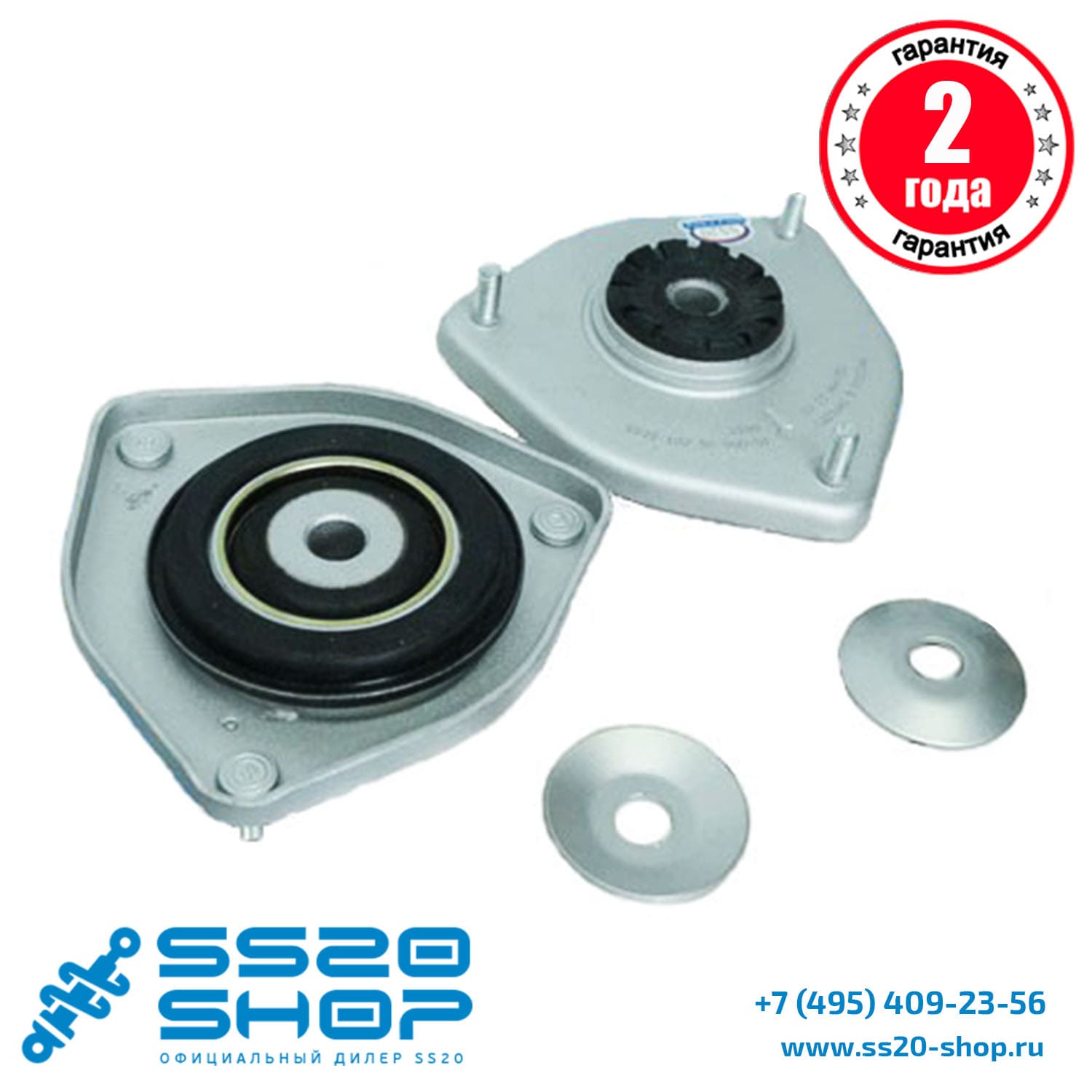

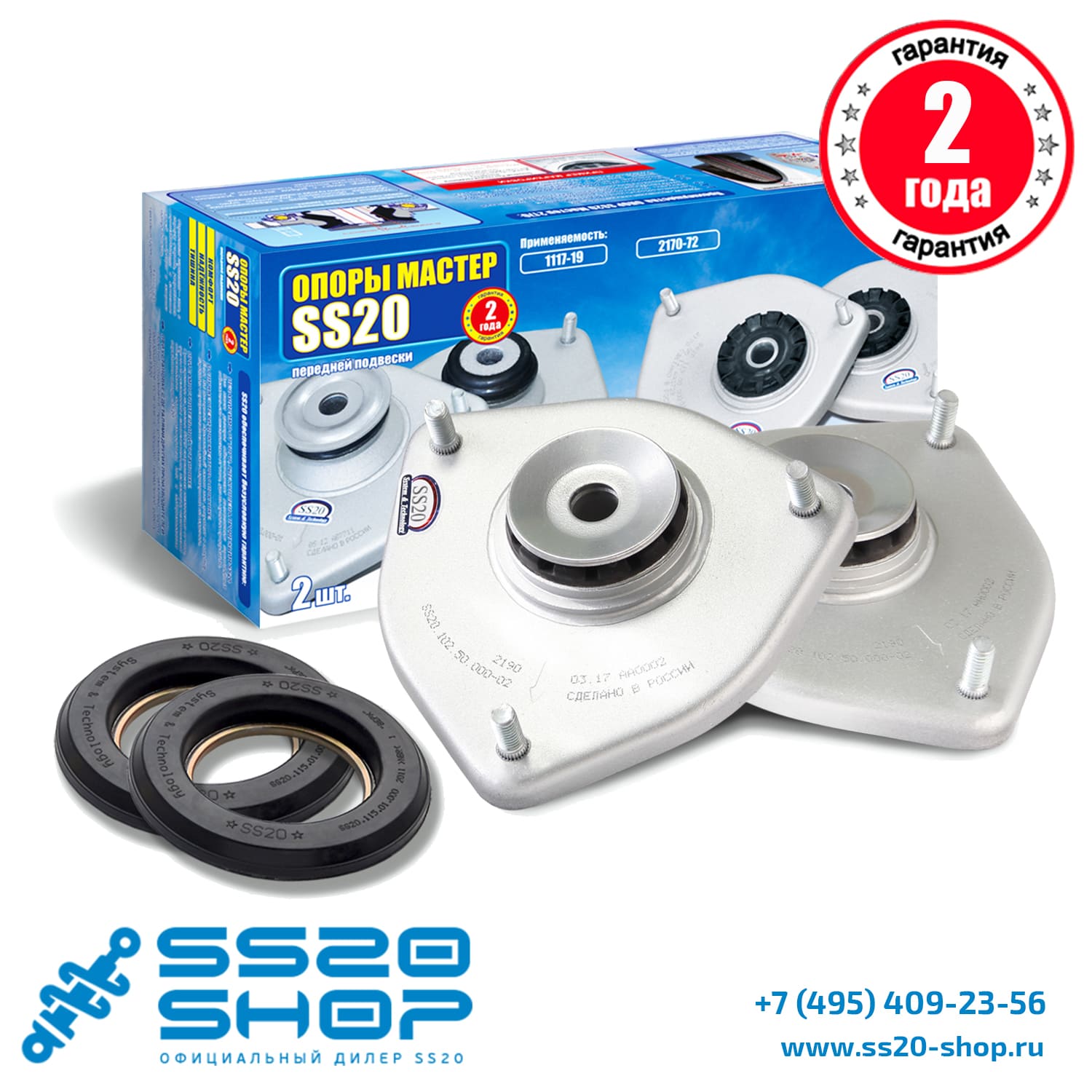

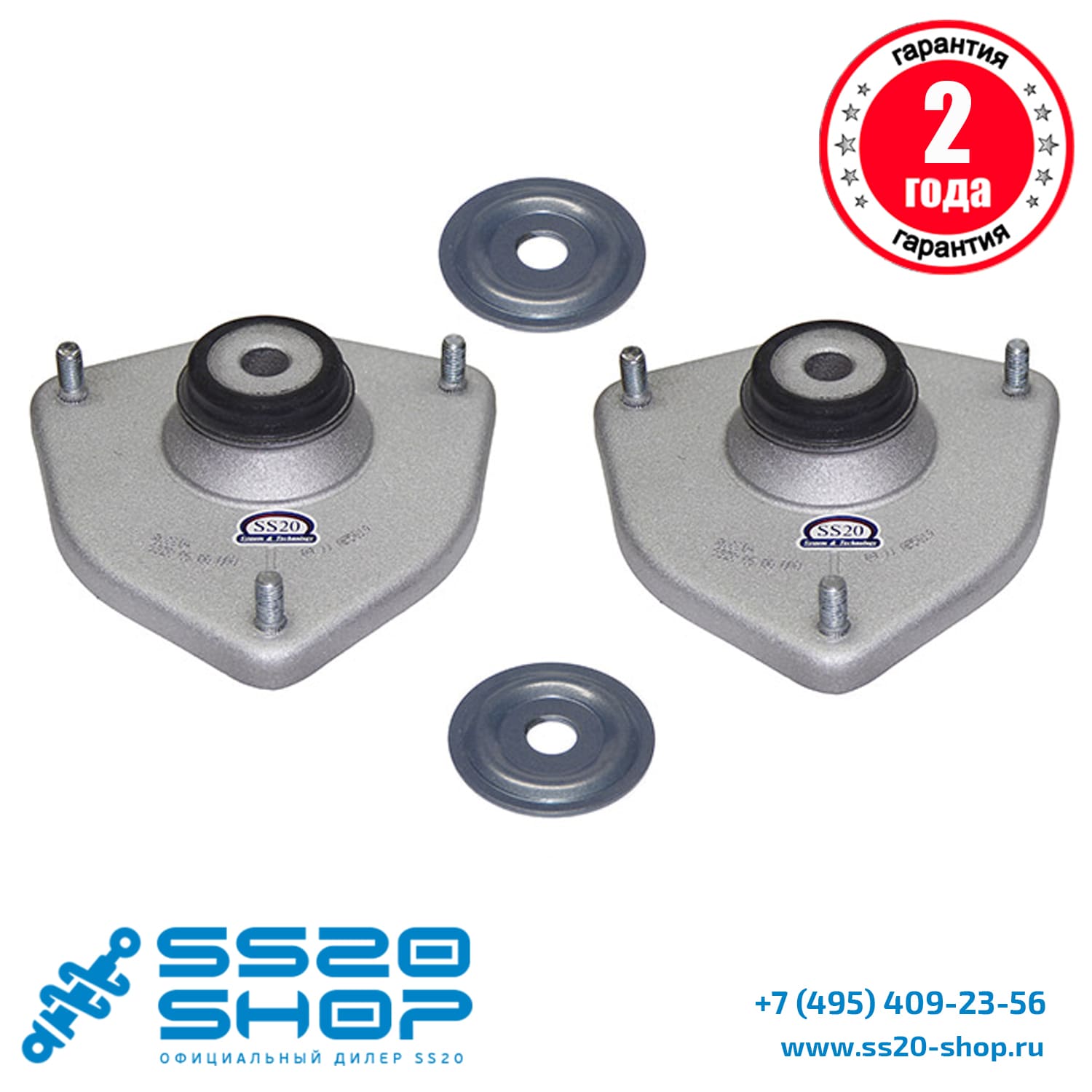

Опора стойки передней SS20 Мастер для ВАЗ 2192-2194 Лада Калина 2 БЕЗ ЭУР (к-т 2 шт)

В силовой схеме опоры стойки Мастер для ЛАДА Калина 2, как и во всех опорах SS20, предусмотрено разделение нагрузок от веса автомобиля и от амортизаторов.

Динамические нагрузки от штока амортизаторной стойки и отбойника воспринимает демпфер опоры, а вес автомобиля воспринимается через пружинную чашку упорным подшипником. Подобное разделение нагрузки позволяет достичь высокой надежности демпфера и подшипника.

Площадь контакта корпуса опоры SS20 Мастер с кузовом больше, чем плоскость контакта штатной опоры, тем самым уменьшаются удельные нагрузки на стакан кузова, что защищает его от выдавливания (деформации плоскости прилегания), которое более вероятно при эксплуатации с опорами штатной конструкции.

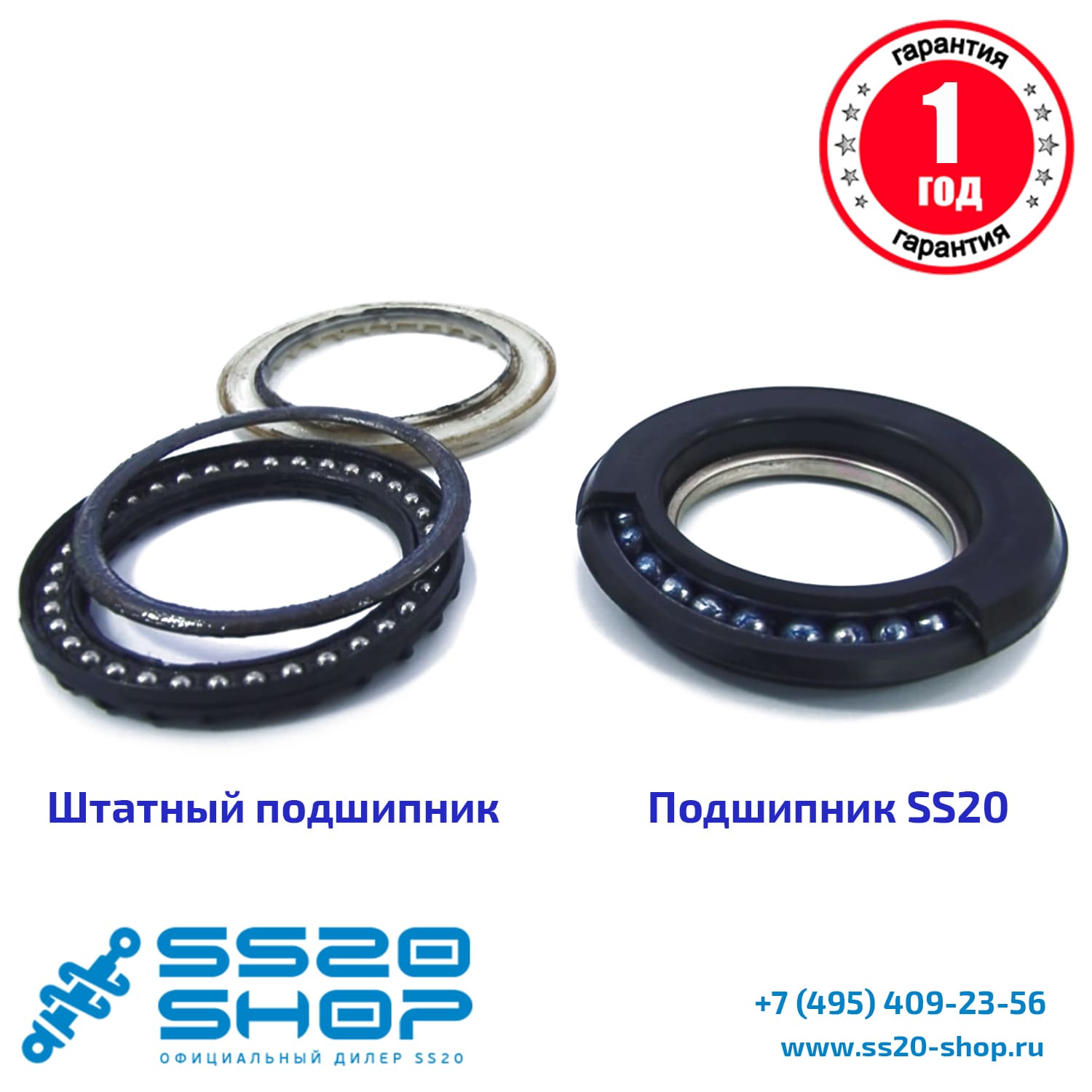

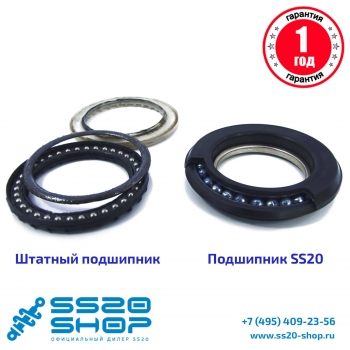

Опора Мастер для автомобиля ЛАДА Калина 2 комплектуется более надежным обрезиненным упорным подшипником SS20. Обоймы подшипника SS20 снаружи имеют обрезинивание, толщиной до 5 мм, что дополнительно увеличивает виброизоляцию кузова от подвески. Кроме того, подшипник SS20 имеет повышенную грузоподъемность по сравнению со штатным. Конструкция подшипника опоры SS20 предусматривает надежную защиту от попадания грязи, так как имеет резиновую уплотняющую манжету подобную сальнику.

Отличия опор для автомобилей с ЭУР и без ЭУР

Штатные опоры Лада Калина 2 имеют два варианта — для автомобилей с электроусилителем 21900-2902821-10 и для автомобилей без усилителя рулевого управления 21900-2902821-00. Данные модификации отличаются между собой тем, что для автомобиля с усилителем обеспечивается увеличенный угол Кастера. Опора SS20 Мастер для Лада Калина 2 имеет также две модификации, для автомобилей с ЭУР угол Кастера составляет 2°45', а для автомобилей без ЭУР обеспечивается угол Кастера 1°40'. Подобные отличия по углам Кастера обеспечиваются разным смещением оси демпфера назад (по ходу движения).

И кроме того, ось демпфера наклонена таким образом, чтобы быть соосной штоку амортизаторной стойки. Подобное решение уменьшает изгибающий момент на штоке, и одновременно уменьшает нагрузки на демпфер.

Работа демпфера

В области А резина работает на сжатие, в области В — на сдвиг, в области С на сжатие и растяжение. Расширение демпфера в зоне А уменьшает относительные нагрузки, что уменьшает вероятность разрывов и отслоения демпфера. Центральная втулка с конической нижней частью обеспечивает Икс-образную форму демпфера, и таким образом демпфер блокирован от вырывания при критических ударах и обеспечивает надежность в работе резинового элемента. Надежность демпфера также обеспечивается благодаря специально разработанной рецептуре резиновой смеси, оптимизированной по результатам серии испытаний.

Профиль верхней ограничительной чашки входящей в комплект опоры и форма верхней части демпфера с оребрением рассчитаны на совместную работу и способствуют более плавному включению демпфера в работу при ходе отбоя. Это обеспечивает уменьшение вибраций и толчков передающихся на кузов при перемещении колеса вниз, при попадании в ямы и более мягкое восприятие неровностей на дорогах.

Обратите внимание! Опора SS20 Мастер для Лада Калина 2 комплектуется оригинальной верхней ограничительной чашкой SS20, а нижняя ограничительная чашка не устанавливается.
