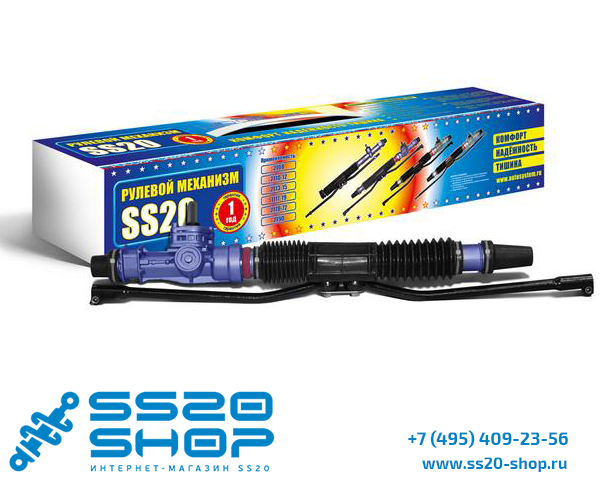

Рулевой механизм в сборе Стандарт (4,1 оборота) для ВАЗ 2110-2112

Рулевая рейка SS20 для ВАЗ 2110 (рулевой механизм)

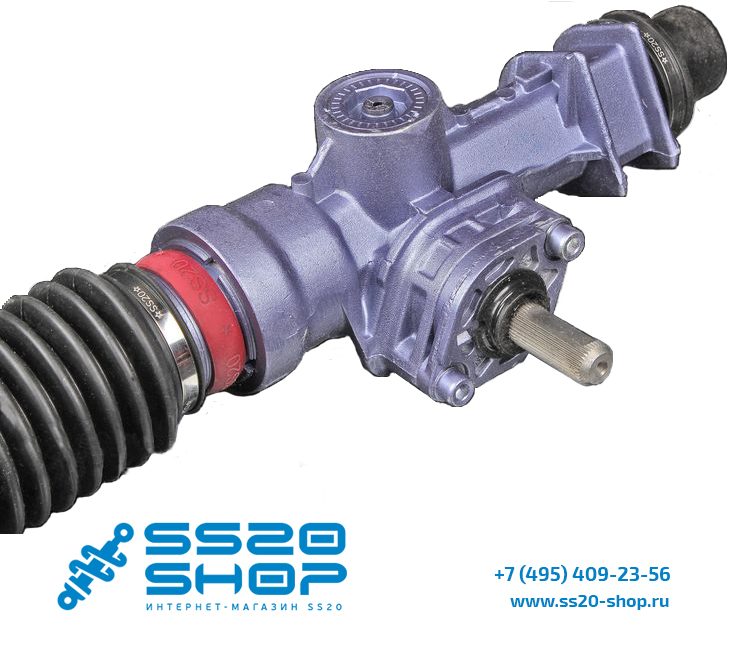

Рулевой механизм SS20 собирается методом селективной сборки, при которой происходит индивидуальный подбор рейки и валика в каждый конкретный корпус.

• ВАЗ 2110
• ВАЗ 2111
• ВАЗ 2112

Рулевая рейка (или «рулевой механизм») от SS20 для ВАЗ обладает следующими преимуществами:

• высокоточная селективная сборка механизма;
• использование тарельчатой пружины SS20, не дающей усадки;
• дополнительная фиксация направляющей втулки рейки в корпусе рулевого механизма;
• применяемая импортная смазка имеет широкий диапазон эксплуатационных температур;
• наличие короткоходных модификаций;
• легкость регулировки в эксплуатации;
• гарантия 1 год без ограничения пробега.

Гарантия 1 год

Описание

Рулевая рейка является основным агрегатом рулевого управления автомобилем, именно в рулевой рейке преобразуется вращение руля в поворот передних колес. От качества и точности изготовления рулевого механизмазависит бесшумность управления автомобилем, четкость и точность руления, а также длительность эксплуатации. Рулевые механизмы SS20 собираются методом селективной сборки, при которой происходит индивидуальный подбор рейки и валика в каждый конкретный корпус. Селективная сборка позволяет обеспечить оптимальные зазоры в рулевой рейке (в частности, в зубчатой паре рейка-валик), высокую долговечность и бесшумность при работе. При сборке осуществляется контроль легкости вращения и отсутствия заеданий и люфтов.

В городской толчее и ограниченности пространства, важное значение имеет маневренность автомобиля, в частности, передаточное отношение рулевого управления. Так в штатной конструкции рулевой рейки ВАЗ Приора с электроусилителем для поворота колес от упора до упора требуется 4.1 оборота руля. Компания «Система Технологий» предлагает как стандартные рулевые механизмы на Приору, имеющие 4.1 оборота, так и короткоходные, имеющие 3.1 оборота от упора до упора. Рулевая рейка укороченного хода — прекрасное предложение для тех, кто желает сделать рулевое управление своего автомобиля более «острым», а свой автомобиль — более маневренным.

Очень часто владельцы автомобилей уделяют недостаточное внимание техническому состоянию рулевой рейки. При этом такие признаки как стук и люфт в рулевом управлении списывают на неисправности деталей подвески. Проверить состояние рулевого механизма на автомобиле ВАЗ вы можете самостоятельно, на любой ровной площадке с твердым покрытием. Рулевую рейку на люфт необходимо проверить в трех положениях: крайнем левом, среднем и крайнем правом. Во всех положениях необходимо рывками руки за рулевую тягу вверх-вниз проверить наличие люфта и внутренних стуков (фото. 1). Если люфт есть, то вы его почувствуете и услышите стук.

Маркировка

Основные неисправности рулевых механизмов (рулевых реек)

• износ внутренних направляющих;
• усадка тарельчатой пружины
• подклинивание в определенных положениях из-за некачественной сборки и регулировки;
• износ сайлентблоков рулевых тяг.

Люфты в соединениях рулевого механизма также являются причиной стуков рулевого управления. Люфт возникает по нескольким причинам:

1. Неточность изготовления профиля зуба, как самой рейки, так и вала-шестерни из-за чего происходит не плотное зацепление зубьев и возникают перекаты при поворотах руля, а так же из-за неточного подбора деталей рулевого механизма (вал-шестерни и рейки) (Рис. 1).
2. Износ в зубчатом соединении рейка — вал.
3. В рейках ВАЗ 2112 нового образца основной причиной шума является механизм регулировки зазора в подшипнике шестерни, а точнее - тарельчатая пружина, которая предназначена для устранения люфта подшипника. Штатные тарельчатые пружины усаживаются очень быстро (через 5-10 тыс. км пробега), переставая выполнять свои функции, что приводит к внутренним стукам в рулевой рейке при движении.
4. Еще одна причина стуков — возникновении радиального люфта зубчатой рейки из за износа в направляющих вкладышах (рис. 2).

Гарантия

Фирменная гарантия на рулевые рейки SS20 составляет 1 год без ограничения пробега, в том числе и на бесшумность работы.
